房山區長陽鎮平安城市無線監控案例
項目背景
北京市房山區長陽鎮位于房山區東部，是房山區的東大門，轄4個社區、40個村委會，介于房山、豐臺、大興交匯處，屬城鄉結合部，素有“潞路之喉”之稱，距市區僅15公里。全鎮轄40個行政村，常住人口64996人，鎮域面積98.6平方公里，其中近三分之一土地處在良鄉衛星城和高教園區規劃范圍，開發優勢明顯。
如今的長陽鎮將繼續堅持城市化發展的主線，以加速農業結構調整為重點，促進農業現代化；以城鎮建設為重點，推進農村現代化；以房地產開發和工業園區建設為重點，強化產業支撐力；以綠化美化和溫泉開發為重點，形成生態特色旅游環境，著力打造一座現代化的新型城鎮。
客戶需求
構筑治安防控體系，是"平安中國"建設工作的重要任務之一。2007年，政府全面啟動"平安城市/農村"的系統建設，其中加強城市/農村治安防控體系建設，成為城市/農村平安建設的重中之重。無線數字視頻監控系統，在原有的以太網監控系統基礎上，用無線微波進行數據傳輸，克服了復雜地形對有線網絡建設的限制，傳輸質量穩定，降低了網絡建設成本，大大增強了監控系統的靈活性、便利性和可擴充性。非常適用于在城市廣場、復雜街面、交通樞紐等城市重點區域，以及地域廣大的城市/農村地區建立視頻監控系統的需要。
無線數字監控系統由中心基站和多個監控點構成。中心基站與各監控點間，一般以點對點的連接方式，構成無線網絡系統，實現圖像、數據信息的無線傳輸。
通過在服務器上的軟件對每路監控圖像進行實時查看、錄制，對監控點攝像機和云臺進行遠程控制。
通過視頻解碼器將網絡數字信號還原成模擬視頻信號，并顯示到監視器或大屏幕上。
系統還可以根據需要支持LAN、PSTN、ISDN、ADSL、DDN等多項網絡功能，通過授權可以使系統資源實現遠程共享，即通過LAN或INTERNET的遠程傳輸，使得遠程監控得以實現。
解決方案優勢：
1、高抗干擾設計：內置射頻遮蔽及超頻帶寬，在市區復雜惡劣的電磁環境中具有較高的抗干擾能力
2、高穩定性：內置雙看門狗，可同時檢測有線及無線端工作狀態（滿足長期穩定工作運行需求）
3、核心骨干雙鏈路備份：支持無線雙鏈路備份功能，有效提高無線骨干帶寬的同時可避免單一節點故障導致的核心鏈路丟失情況；
4、支持TDMA協議：可有效提高點對多點帶寬，可提供1個基站接入20個無線客戶端（每個客戶端4Mbps）；
5、組網性?xún)r(jià)比高：相比傳統有線破路、架線及運營商租賃方式，可大大節省組網時間和成本
6、支持超大型綜合管理功能：提供可滿足萬級無線設備的接入、管理、控制的運營級綜合業務運維管理平臺，大大減少后期運維成本，提高運維效率；
7、多個大型平安城市應用組網經驗：在內蒙、新疆、福建、貴州等多地區，部署上萬臺無線網橋無線監控組網經驗。
無線監控系統總體架構
本次方案無線區域分為以下兩個部分（總共架設點位達90個）：
1、 長陽鎮重點7個村莊的道路監控。2、長陽鎮重點道路的路口監控。
主要監控區域：
l? 長陽鎮黨政機關、學校、車站等重要區域；
l? 大型廣場、集貿中心、大型停車場、商業街、繁華地段等區域；
l? 長陽鎮城區及村莊的主要出入口及其主要路段路口、交通復雜路口路段、治安復雜場所、案件多發地等重點區域；
l? 長陽鎮區域內主要干道、案件多發、治安復雜地帶、主要出入口等重點區域；
l? 要求要實現以上這些區域的無線視頻監控全覆蓋，根據主動防范，管理前置的要求，要實現以下主要應用目標：
l? 實現對重點區域等部位的遠程可視化管理，實時掌控重點區域的動態，提高維護社會穩定的能力。
l? 實現網上可視化巡邏，提高公安機關對社會治安的管控能力，警情的實時發現率和快速響應處置能力，以及對街面多發侵財案件的現場抓捕和打擊能力。
l? 實現對公共復雜場所的可視化網上管理，增強對公民人身安全及財物的保護能力，提高群眾的安全感。
l? 提高公安機關對案情回放查證的發現率，提升圖像監控系統為偵查破案的調查取證的支撐力，以提高破案率。
l? 實現前端監控設備的智能化管理，實時掌控前端設備的運行狀態，并適當實現前端報警聯動，提高監控視頻的有效性。
l? 實現視頻圖像信息的互聯互動，不同部門間的信息共享，支持相關單位的授權訪問、提升全鎮網絡化綜合治安圖像監控系統等綜合應用效益。
l? 通過多級管理權限，提高監控系統的使用安全性和管理水平。通過后臺管理軟件平臺簡捷、直觀的操作，實現系統快速有效的分類使用。
無線監控系統組成
平安城市的監控根據城區的大小可分為二級或者三級監控中心，每個監控中心可根據各地的區域、經濟情況、治安情況進行劃分。每一級的監控中心都可以對所屬監控信息進行轉發、回放等管理。
l? 三級監控中心設立在各村村委會，主要監控本地區域內路段、小區、辦公樓、學校等周邊情況。
l? 二級中心設立在上一級的政府監控室，主要是管理三級監控中心，對三級監控中心進行管理，也可以直接接收本地區域內的視頻監控，并與三級監控中心統一管理。
l? 一級監控中心是本鎮監控指揮中心，設立在長陽鎮派出所綜合執法中心。擁有本次系統所有權限，可以直接監管二級、三級監控中心。這一級需求不僅僅是容量，還要有很高的安全性和強大的擴展能力。要求安全級別高，擴展承擔能力強。
傳輸質量和實時性要求較高。在保證視頻傳輸?shù)牡脱訒r(shí)的前提下保證圖像質量,應該針對不同的應用場合采用不同監控設備和視頻分辨率。
根據監控中心不同的查看圖像方式(單客戶端、多客戶端)選擇視頻流的傳輸方式。當多客戶端需要查看圖像是應采用組播的方式,以便節約無線鏈路帶寬,防止擁塞現象發生。此時,各級監控中心的交換機必須具備組播轉發控制功能,防止廣播風暴。
因監控點數量龐大,因此監控中心對設備的管理方式尤為重要。所有的無線設備由專門的管理軟件統一管理、一目了然。

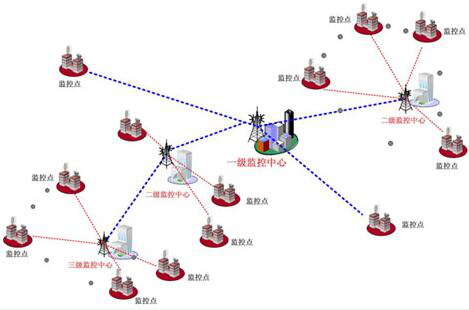

無線監控傳輸拓?fù)鋱D
滿足長陽鎮政府的各方面需求，并保證視頻圖像的傳輸質量和傳輸速度。實際拓?fù)湓O(shè)計如下?
現場實際效果圖
客戶價值
無線視頻監控系統靈活可變，可以隨著城市的不斷發展，方便的對現有無線監控系統進行擴展擴充，無需改變現有的網絡結構，有效的降低了后期改造及升級的成本。
太陽能供電系統更是解決了無線監控點的供電問題，不必在選址的時候考慮供電的諸多問題，也實現了單獨供電，使供電更方便，更安全。
通過鎮派出所綜合治理中心監控室的監控畫面，可以全面的直觀的掌控城區街道、村莊重要區域的狀況。使相關領導可以根據需要機動的進行調動，及時處理各類突發事件。整體監控系統全天候錄制監控視頻，為事后責任調查、取證提供一定的依據。
本次房山長陽鎮無線監控網絡建設，打破了傳統有線網絡傳輸?shù)母鞣N壁壘障礙，在為鎮政府提供更安全、更快速、更穩定的監控視頻的同時，也利用無線監控系統增加了長陽鎮整體的管理形象，進一步加快了長陽鎮信息化建設的腳步，為長陽鎮下一步的架設奠定了一定的堅實基礎。長陽鎮政府及公安系統相關領導對本次項目的建設給予了高度的認可。
