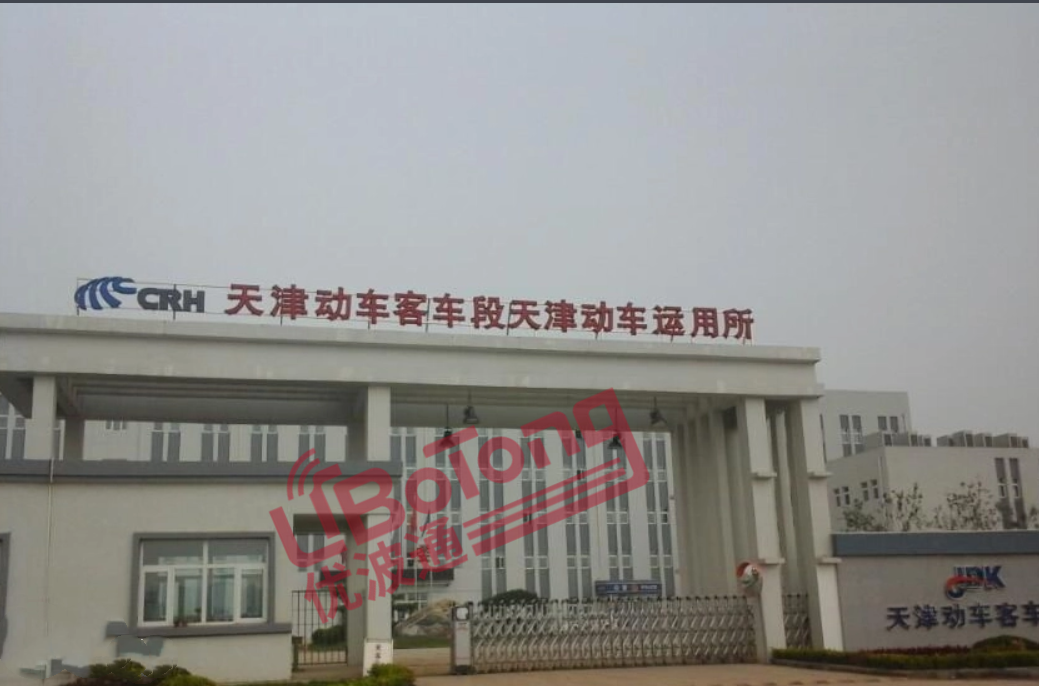

天津動車所檢修庫無線覆蓋成功案例
項目背景
隨著無線通信技術，尤其是性價比高的Wi-Fi技術的發展，可以很好的實現廠房場站的無線覆蓋，并且這項技術成本低、性能好、易于實現。天津動客車檢測廠開始引進這些技術和產品，為廠房?jī)?nèi)室外無線覆蓋，提供對PDA等通信終端的高效覆蓋，有效提升工作效率，進一步增加安全性、可靠性等，適合檢測廠新技術、新通信方式、新的管理和業務發展，恰逢其時。
天津動客車檢測廠擁有10條動車（高鐵）鐵軌，具有高效、快速的列車檢測、維修、保養能力。設備齊全，技術先進，是重要的動客車檢測場站。無線網絡的覆蓋，可以幫助領導和員工實現高效通信，傳輸文字、圖片、語音、視頻等數據，是提高檢測廠工作效率的倍增器。使用PDA終端還可以基于無線覆蓋的平臺，開發支持自由移動的列車檢測、維護等工作應用。無線網絡非常適合檢測廠這樣的大型廠房，實現工業級無線通信應用。
?
客戶需求
檢測廠房長約500米，寬約80米。整體廠房無線覆蓋，主要是10條鐵軌及其周邊區域，二層、三層檢測走廊，都要求實現無盲點覆蓋。整體覆蓋網絡支持PDA終端、手機（Wi-Fi）、移動電腦等快速連接，實現傳輸文字、圖片、音頻、視頻等數據無線傳輸，支持在此無線覆蓋平臺上開發各類軟件和應用。
無線網絡架構
在D68-I、D66-I、D64-I、D62-I、D60-I這5條檢測通道，在這些通道的2層，橫向橫梁上，安裝無線AP。這5條檢測通道，每條檢測通道的兩端分別安裝無線AP，各自連接1面2.4GHz扇區天線，相互指向，實現本條鐵軌，以及兩邊各1條鐵軌的區域，二層、三層檢測通道區域的無線覆蓋。實現上述無線覆蓋功用。
設計在廠房外側兩邊通道的中間點（兩個中間點），安裝2臺無線AP，分別連接1面2.4GHz扇區天線，分別指向廠房?jī)?nèi)測中心線，也就是兩臺無線AP天線相互指向，無線覆蓋廠房的中間區域。在D64-I通道的中間點，二層走廊中間點位置，在橫梁上安裝2臺無線AP，分別連接1面2.4GHz扇區天線，背靠背想兩邊指向，無線覆蓋廠房的中間區域。這樣通過上述4臺無線AP的補盲無線覆蓋，保證廠房的中間區域?qū)崿F(xiàn)無線無縫覆蓋。
具體方案拓?fù)湟?jiàn)下圖：
?
實際效果圖?
?
系統優勢?
傳統的有線覆蓋方案因其線路鋪設費高、難度之大和施工周期之長、日后維護困難等原因，無法適合軌道維護的需求。而優波通無線覆蓋系統采用無線方式組網，方便靈活，施工周期短，無需跨軌道施工布線，不會造成因?yàn)槭┕ざ鴮?dǎo)致原有設施設備損壞的情況發生，是一套可靠、高效、低成本的無線覆蓋解決方案。
穩定性：系統設備均是高工業等級，能夠適應高溫、低溫的溫度變化，防塵、防水、防震等，大大的減少了外界因素對系統正常運行造成的影響，使系統具有更高的穩定性；
強抗干擾：本次產品具備MIMO多路多出技術，智能天線技術，OFDM正交頻分復用技術，具備很好的無線抗干擾性能。所有戶外無線設備均內置電磁干擾過濾設計，可與大型電力設備、蜂窩基站等共址安裝，相互之間不干擾, 均工作正常；
快速部署、簡易安裝：由于檢測場內環境復雜，具有高壓電等危險因素，本方案產品安裝簡單，動車所的結構能夠做到不破壞，盡量保持原來的樣子，保證使用的產品能夠快速安裝部署，安裝簡單；
實時性：終端在廠房行移動中將包括文字、圖片等數據及時傳輸至監控中心，保證通信傳輸流暢和完整。便于采集全面且完整的數據并保存；
漫游性：由于廠房?jī)?nèi)因素，金屬、建筑遮擋、架設高度等原因通常無法通過一個無線AP覆蓋全場，需要多臺無線AP覆蓋全場。該系統可以做到無縫切換，零丟包漫游，從而保證數據傳輸?shù)膶?shí)時流暢；
靈活擴容性：廠房新增無線終端只需要增加無線終端，即可輕松接入無線網絡系統中，擴容能力強，應用簡單；
性價比：產品價格合理，系統維護簡單，費用較低。
客戶價值
本次項目中廠房整體無線覆蓋網絡，支持PDA終端、手機、移動電腦等其它基于Wi-Fi的電腦無線連接，實現局域網應用或基于Internet的網絡應用。可支持傳輸包括：文字、圖片、語音、視頻等數據的無線通信，滿足檢測廠無線網絡應用需要，為動車維護檢測、軌道維護檢測系統提供大助力。
